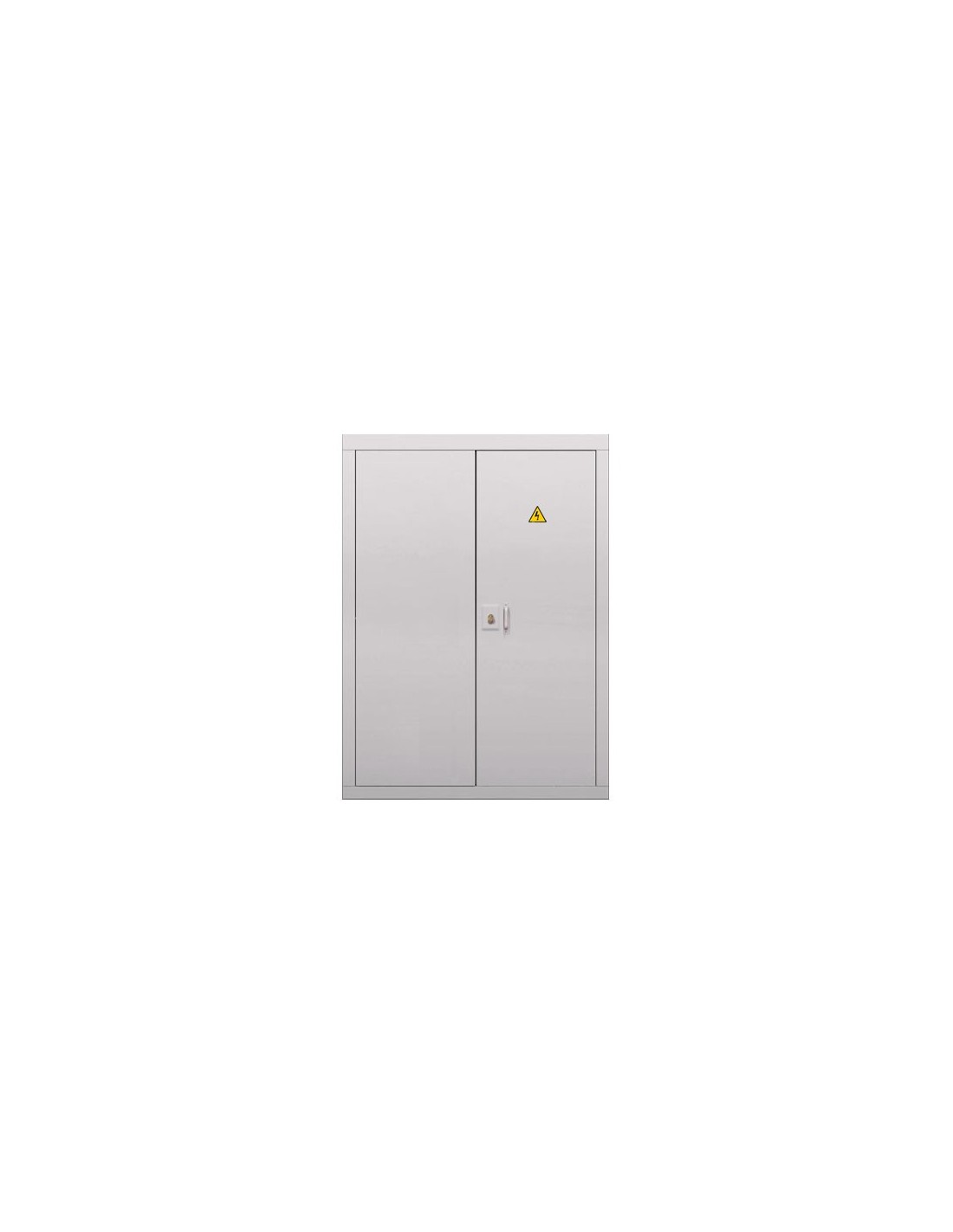

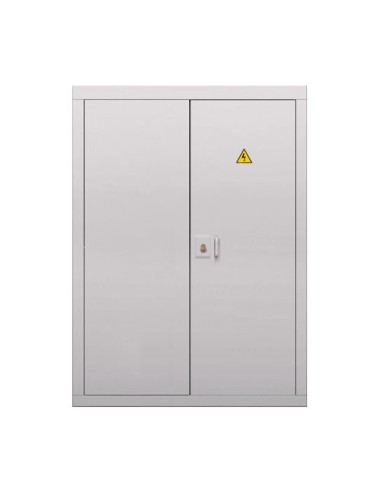

Frontal para centralización o armario de contadores eléctricos, con protección al fuego EI2-60 según Norma UNE-EN-13501, para alojamiento en interior y SIN ventilación.
Un frontal con 2 puertas de unas dimensiones totales de 1000x2100mm (AnchoxAlto), SIN ventilación, con cerradura según compañía eléctrica y una protección al fuego EI2-60.
Homologado y en cumplimiento del Reglamento Electrotécnico de Baja Tensión ITC-BT-16 (R.D. 842/2002) y fabricado según Normas particulares de las empresas suministradoras de electricidad.
Este modelo de frontal incluye Cerradura de compañía eléctrica.
IMPORTANTE. Elija la cerradura que desea en la puerta según la zona o la empresa suministradora de electricidad (Ver opciones en la descripción). Indíquenoslo en los comentarios del pedido o enviando un email a info@actienda-urano.com
Características técnicas:
- Protección al fuego: EI2-60 según Norma UNE-EN-13501.
- Ventilación: SIN ventilación.

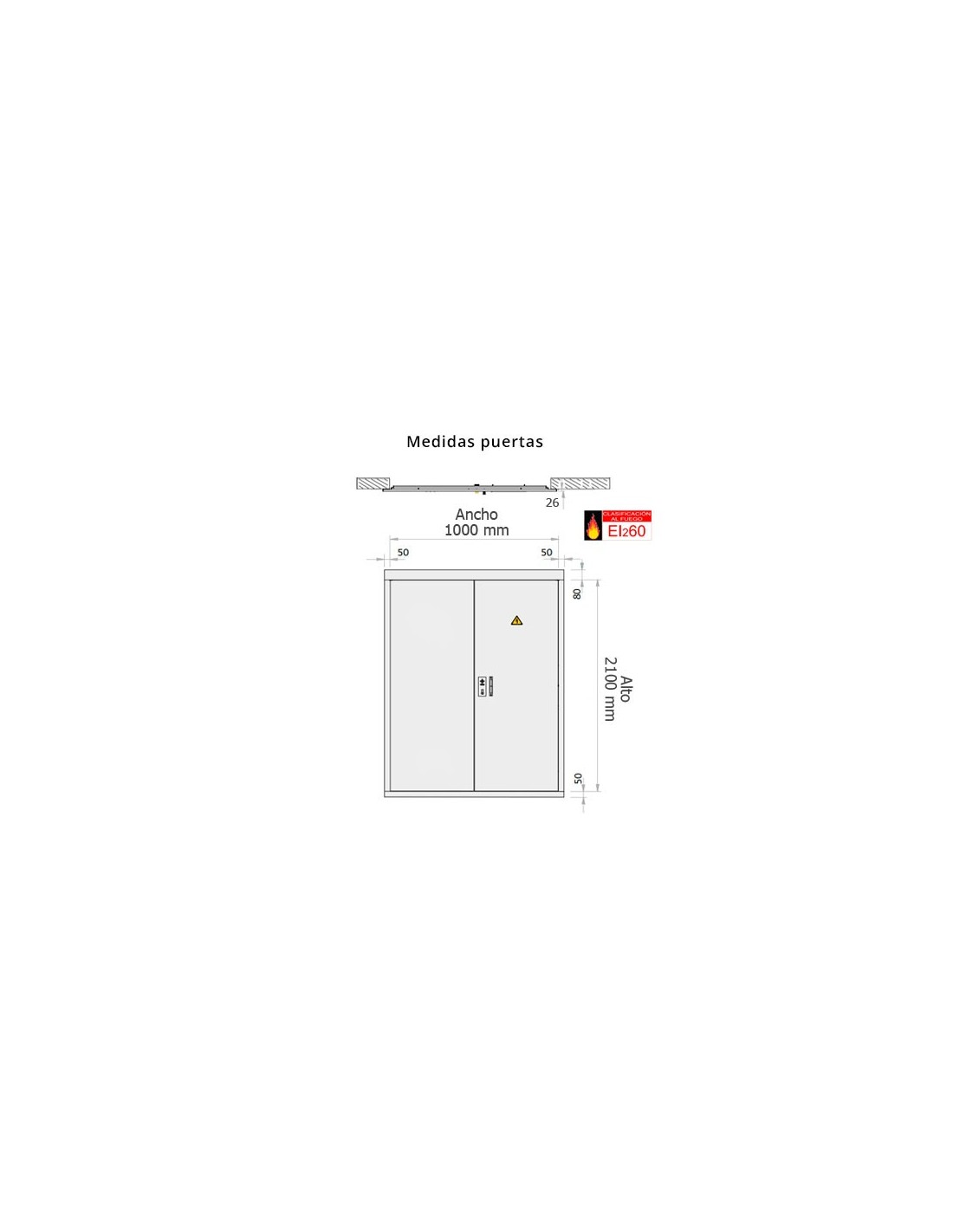

- Medida puertas: 1000x2100mm (AnchoxAlto).
- Medidas de puertas más marco: 1100x2230mm (AnchoxAlto).
- Número de hojas: 2 hojas.
- Tipo de instalación: Empotrada de interior.
- Cerradura: De compañía eléctrica seleccionada por el cliente y mecanizada en la puerta.
- Acabado: En color gris RAL7035.
- Sobre demanda se puede fabricar en acabados blanco, oxirón texturizado y sublimación madera (solicitar cotización).
- Frontal fabricado en chapa de acero laminado DC-01 y acabado calidad Qualicoat RAL7035.
- Triangulo de riesgo eléctrico de aluminio 105mm homologado.
- Bisagras metálicas ocultas y no accesibles desde el exterior.
- Marco decorativo de superficie preparado para ensamblar.
Cerraduras de compañías eléctricas homologadas.
Referencia 4101 - Cerradura Sevillana-Endesa UCEM 4101 para la zona de Andalucía y Badajoz.
Referencia 1534 - Cerradura Iberdrola Centro LINCE 3910 HE-IBC para la zona de Madrid y Guadalajara.
Referencia 1527 - Cerradura Iberdrola Levante LINCE 3910 HE-IBL para la zona de Comunidad Valenciana y Murcia.
Referencia 1515 - Cerradura Iberdrola Norte LINCE 3910 HE-IBN para la zona de País Vasco y Navarra.
Referencia 1659 - Cerradura Iberdrola Oeste LINCE 3910 HE-IBO para la zona de Cáceres y Castilla y León.
Referencia 1551 - Cerradura Unión Fenosa - Naturgy FAC UE para la zona de Galicia y Castilla la Mancha.
Referencia 4105 - Cerradura Fecsa-Endesa JIS C.F.E. para la zona de Cataluña.
Referencia 1643 - Cerradura Gesa-Endesa AGA TIPO 4 para la zona de Islas Baleares.
Referencia N601180 - Cerradura TIN Europeo con pestillo y sin bombillo para otras compañías particulares.
Nota.
El Reglamento Electrotécnico para Baja Tensión (REBT) cita textualmente: El local dispondrá de ventilación y de iluminación suficiente para comprobar el buen comportamiento de todos los componentes de la concentración.
Por otra parte el Código Técnico de Edificación (CTE) indica los distintos tipos de ventilación en el interior de edificios y zonas de paso en lo relativo a la salubridad.
Se concluye que el local de contadores se debe ventilar con dos aberturas separadas verticalmente con un mínimo de 1,5 metros. Estas rejillas separadas verticalmente facilitan la renovación de aire en el interior.
En el mismo documento CTE se cita también la posibilidad de ventilar a través de alguna fachada exterior. En este caso, tan solo sería necesaria una rejilla de ventilación en la puerta y otra directamente en la pared de la fachada que comunique con el exterior, siempre y cuando la separación entre ellas no sea superior a 15 metros (en el caso de un local de contadores esta separación es muy inferior).
Este mismo sistema es imposible en el caso de un armario, por lo que se debe ventilar únicamente a través del frontal metálico, ya sea a través de la hoja de la puerta o directamente en pared (en caso del armario, difícilmente nos quedará suficiente hueco en pared). Por lo que, recordando el punto 3.1.3.1 del Código Técnico de Edificación, se deben colocar dos rejillas de paso separadas verticalmente 1,5 m. mínimo.
